变压器有载开关测试仪 数据管理界面6.7波形查看界面“数据管理”界面下按下确认键可进入“波形查看”界面，“波形查看”界面可以查看测量和分析波形。“波形查看”界面与“波形分析”界面操作相同。6.8系统设置开机界面进入系统设置转入系统设置界面（如图11）。当前选项为“时间设置”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。按“取消”转回到开机界面。图11 系统设置界面6.8.1 时间设置系统设置界面下选中时间设置可转入时间设置界面（如图12）。修改方法同参数设置里的触发电平。确认保存修改以后的值，返回放弃修改直接返回。6.8.2 仪器校准“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。6.8.3 删除记录选中 “删除记录”选项可删除当前所有历史记录。6.8.4 其他设置仪器所需的其他是设置。图12 时间设置界面七、波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图

变压器有载开关测试仪共有八组标尺“三相时间”、本地 “三相电阻”、本地“A相时间”、本地“A相电阻”、本地“B相时间”、本地“B相电阻”、本地“C相时间”、本地“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”,“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、本地↓、本地←、本地→”键会被响应为标尺1的移动，“↑、本地↓”为微调（一次1个格），“←、本地→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。? 移 动 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、本地↓、本地←、本地→”键会被响应为曲线的的移动，同时顶部显示出波形的起始位置。? 返 回 ：在此按钮上按确认键时返回到触发完成界面。键盘上各个按钮功能如下：? 放 大 ：在此按钮上按确认键时对波形进行放大操作。? 缩 小 ：在此按钮上按确认键时对波形进行缩小操作。? 打 印 ：在此按钮上按确认键时打印当前屏幕上显示的波形、本地测量参数和已分析的数据结果。如果波形已缩放或移动过当前显示的不是完整的波形，那打印的也就不是完整的波形。6.6数据管理界面开机界面进入历史记录转入数据管理界面，（如图10）。在历史记录界面按“↑、本地↓”键来选择记录，当到达页首/页尾时会自动翻到上一页/下一页，按“←、本地→”键直接翻页。按取消键返回到开机界面。

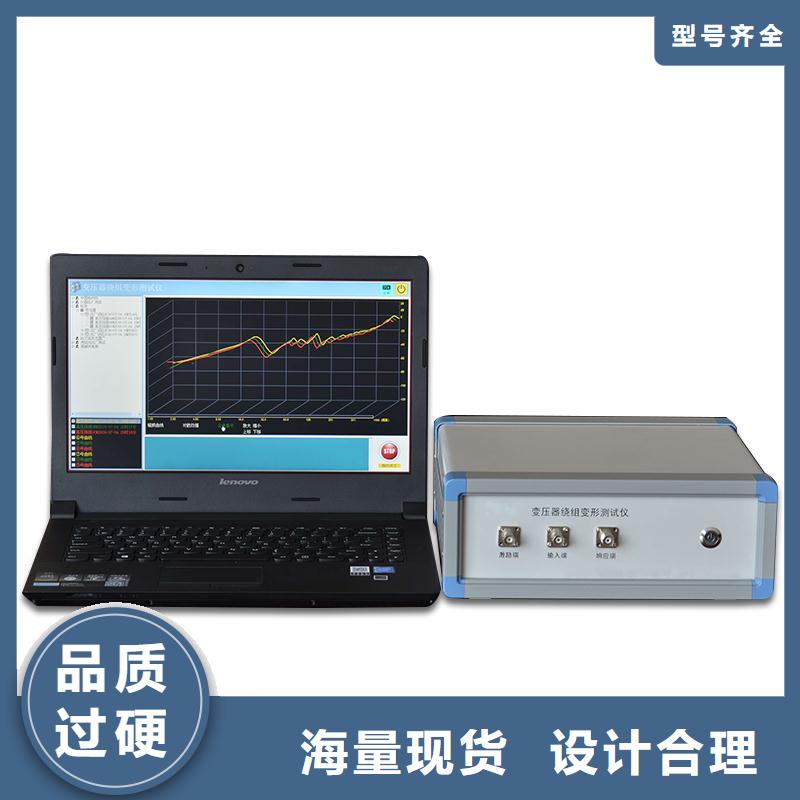

变压器有载开关测试仪感谢您使用本公司变压器绕组变形测试仪。为了您能更、附近更快捷地使用本设备，了解它的卓越功能，请您在使用本设备安装调试前，仔细阅读使用说明书。谢谢您的合作！质量保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。事项非专业人员请勿拆开维修，以免触电及扩大故障范围！请勿拆下仪器的盖板：以免产生电击危险。为避免伤害人身及设备，使用测试仪前请先阅读“须知”和“警告”以及“注意”等相关资料的内容。 须知 请遵循本手册的说明使用测试仪，否则测试仪所提供的保护可能会受到损坏。 本手册中: 警告是指对使用者构成危险的情况或操作。 小心是指对测试仪或被试变压器可能造成损坏的情况或操作。 注意是指对测试结果可能造成误差的情况或操作。 工作准则 为了避免人身伤害，同时为避免测试仪或被试变压器受到损坏，请遵循以下准则进行操作：1、附近使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、附近各接线端子是否正常。
